　　KLMG型跨路母線過渡金具、KLMG1型跨路金具安裝及訂貨說明：

　　KLMG型跨路母線過渡金具、KLMG1型跨路母線過渡金具

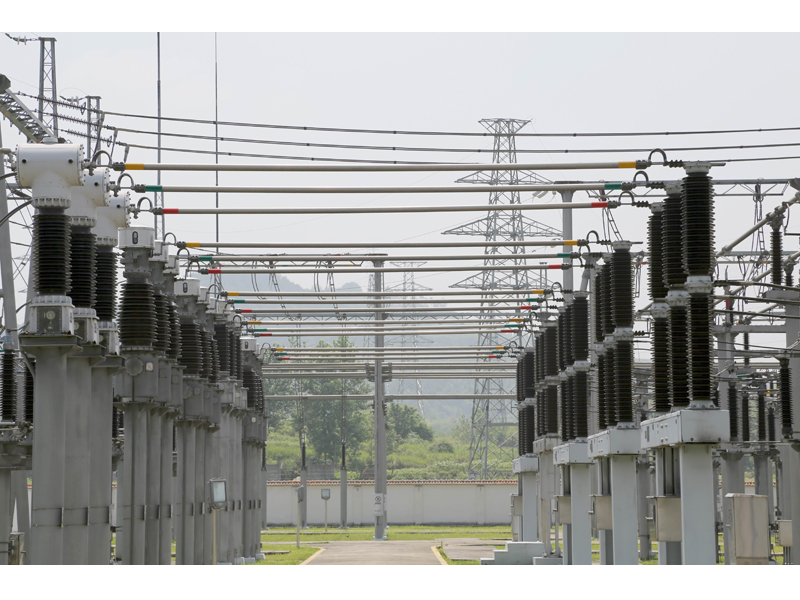

　　1、適用于500kV及220kV配電裝置中電流互感器與斷路器及避雷器跨馬路連接。

　　2、組件名稱：電流互感器接線板、與電流互感器連接板、伸縮節、管母線連接金具、斷路器接線板、與斷路器連接板。

　　3、訂貨注明：互感器端子板的連接方向(水平、垂直);互感器端子板尺寸;互感器端子板材質(銅或鋁);斷路器端子板的連接方向(水平、垂直);斷路器端子板尺寸;斷路器端子板材質(銅或鋁)。

　　KLMG型跨路母線過渡金具選型表

　　型號 管母線外徑 主要尺寸

　　Φ KLMG-70/64 Φ70/64 70

　　KLMG-80/74 Φ80/74 80

　　KLMG-90/80 Φ90/80 90

　　KLMG-100/90 Φ100/90 100

　　KLMG-120/112 Φ120/112 120

　　KLMG-130/116 Φ130/116 130

　　KLMG-150/136 Φ150/136 150

　　KLMG型跨路母線過渡金具用途：適用于戶外500kv及220kv配電裝置中電流互感器與斷路器跨馬路連接。訂貨時必須明確按哪種示意圖生產、并明確相關尺寸。一般由電力設計部門提供圖樣。

　　KLMG1型跨路母線過渡金具選型表

　　型號 適用母線

　　KLMG1-130/116 φ130/116

　　KLMG1-150/136 φ150/136

　　KLMG1-170/156 φ170/156

　　KLMG1-200/180 φ200/180

　　KLMG1250/230 φ250/230

　　KLMG1型跨路母線過渡金具的用途：適用φ130-250不明顯設備與設備之間的連接，可調節端子板的高差H和鋁管的熱漲冷縮現象(斷路器側可以滑動)、管母線可以轉動一定角度。并且一端可檢修絕緣。用戶訂貨時請注明高差H、管母線直徑φ和開關、斷路器的詳細尺寸。
